WLED Shield V2

Placa controladora para LEDs direccionables de 5V basada en el software WLED , características avanzadas de comunicación con conectividad wi-fi. Ideal para uso en PCs y/o tiras led direccionables en habitaciones, lámparas, escritorios, letreros publicitarios etc.

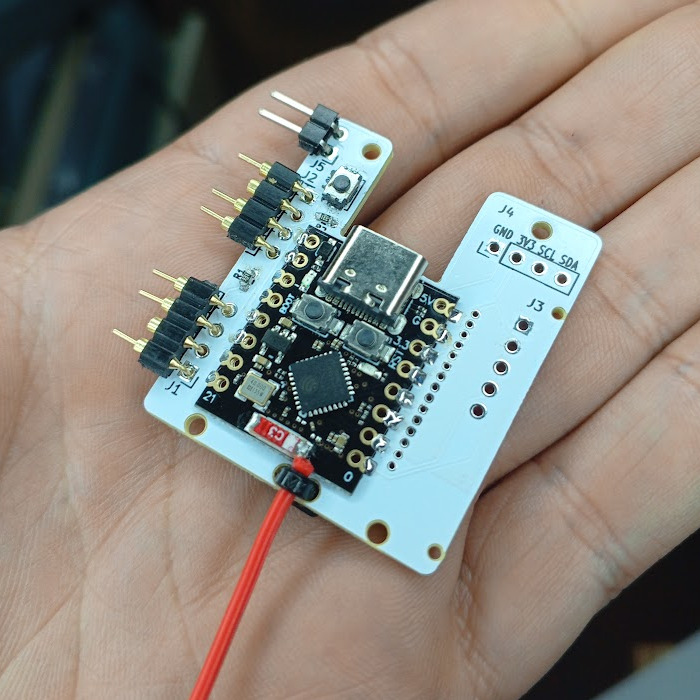

La placa

Imagen 1
Imagen 2

Vista Trasera
Imagen 3

Versión Full

  • Conectividad directa de 2 tiras led con patrones de iluminación independientes, programables y configurables.

  • Software WLED traducido por nosotros al español y pre-configurado para la placa.

  • Alimentación de 5V DC via USB tipo C con un cargador de teléfono o mediante cable SATA de 15 pines (opcional para colocar en una PC gaming).

  • 2 salidas o segmentos independientes para tiras de 5 V para controlar LEDs NeoPixel (WS2812B, WS2811, SK6812). Fan coolers RGB direccionales. Etc.

  • 2 botones configurables desde la interfaz:

    • 1 botón sobre la placa: SW1 (GPIO 9)
    • 1 botón opcional externo mediante el conector J5 (GPIO 3).

  • El software incluido incluye 3 mods instalados y preconfigurados para la placa:

    • Autosave que guarda el último estado de la configuración.
    • Display de 4 líneas para conectar opcionalmente un display en el conector J4. El display debe contar con protocolo I2C.
    • Encoder incremental opcional para conectar en J3 para manipular el menú del display.

WLED

Imagen 1

WLED es el software que utiliza la placa, la página oficial de los desarrolladores y la que ofrece la mayor documentación es la siguiente: https://kno.wled.ge.

La aplicación para Android se puede descarcar en la play store:

Características

  • Biblioteca WS2812FX integrada con más de 100 efectos especiales.
  • Efectos FastLED y 50 paletas de colores.
  • Interfaz web moderna con controles de color, efectos y segmentos.
  • Segmentos: permite configurar diferentes efectos y colores en distintas partes de los LEDs.
  • Página de configuración: ajustes accesibles a través de la red.
  • Modo punto de acceso (AP) y estación: incluye AP de respaldo automático.
  • Hasta 3 salidas LED por instancia de ESP8266 y 10 salidas LED por instancia de ESP32. (nuestra placa al ser reducida tiene 2 salidas físicas, sin embargo se pueden obtener más ya que presenta accesibilidad a todos los pines).
  • Soporte para tiras LED RGBW.
  • Hasta 250 presets de usuario para guardar y cargar colores/efectos fácilmente, con soporte para ciclos automáticos.
  • Los presets pueden ejecutar llamadas API automáticamente.
  • Función de luz nocturna (se atenúa gradualmente).
  • Actualización completa de software por OTA (HTTP + ArduinoOTA), con opción de protección por contraseña.
  • Límite de brillo automático configurable para un funcionamiento más seguro.
  • Configuración basada en sistema de archivos para facilitar el respaldo de presets y configuraciones.
  • Integración nativa con Home Assistant: inicia la configuración de integración nativa.

Comunicación

  • Aplicaciones móviles desarrolladas por la comunidad:
  • Aplicación nativa de WLED creada por Moustachauve:
  • Para Android [Fuente]
  • Para iOS [Fuente]
  • APIs de solicitudes JSON y HTTP.
  • MQTT.
  • Blynk IoT.
  • E1.31, Art-Net, DDP y TPM2.net.
  • Hyperion.
  • FXLed.
  • Realtime UDP.
  • Control por voz con Alexa (incluye ajuste de brillo y color).
  • Sincronización con luces Philips Hue.
  • Adalight (Ambilight para PC vía serial) y TPM2.
  • Sincronización del color entre múltiples dispositivos WLED (notificador UDP).
  • Mandos infrarrojos (requiere receptor y mando RGB de 24 teclas).
  • Temporizadores simples/programación (hora desde NTP, soporta zonas horarias/DST).

Primera conexión

Alimentar la placa con un cable para teléfono USB tipo C y un cargador de teléfono. El led rojo se ha de iluminar.

Desde un teléfono celular conectarse a la red WIFI llamada WLED-AP. En caso de ser requerida colocar la clave del punto acceso: WLED1234. Desde allí debe aparecer la página de configuración, en caso de conectarse desde un PC, colocar en el navegador la IP del punto de acceso: 4.3.2.1

Es recomendable pero opcional configurar la red local wifi, añadiendo SSID y password de la red local. Luego de realizado el controlador se reinicia y se conecta a la red local si la señal es suficientemente fuerte, si no puede conectarse entrara de nuevo en modo AP (punto de acceso).

Imagen 2
Imagen 3

Instalar la app WLED para el teléfono Android desde Google Play:

Imagen 2

Galería

Imagen 2
Imagen 3
Imagen 2
Imagen 3

Screenshots (capturas de pantalla)

Imagen 1

Menú principal en PC

Imagen 2

"Ajustes" en móvil

Imagen 3

Pestaña "Información"

Videos

WLED + FXled:

Letrero led modificado con tiras led WS2812 y el WLED shield:

WLED + Hyperion: Gaming PC con WLED Shield: La placa incluye las conexiones físicas y el software los MODs para conectar una pantalla y un encoder:

Firmware

Se adjunta el firmware completo (no valido para actualizar desde la interfaz web), usar el archivo .bin con el cual desea actualizar junto a la herramienta Flash download Tool.

  • [WLED V0.14.4 "HOSHI"] español, traducido y compilado, incluye mods: AUTOSAVE, FOUR LINES DISPLAY ALT y ENCODER ALT.
  • WLED V0.15.0. en español, traducido y compilado, incluye mods: AUTOSAVE, FOUR LINES DISPLAY ALT y ENCODER ALT.

Para versiones originales en ingles se puede usar:

Para mayor información sobre la instalación en inglés: [https://kno.wled.ge/basics/getting-started/]

Configuración y presets por defecto

En caso que se requiera o luego de un cambio de firmware, se puede configurar el software WLED a la placa: SHIELD V2 usando los siguientes archivos en el menú seguridad y actualizaciones (Security & Update setup):
